SMT貼片加工對PCB設計有哪些要求?

时间:2025-12-19     【转载】

在電子制造領域,SMT(表面貼裝技術)憑借其高效、精準的自動化貼裝能力,已成為主流生產工藝。然而,要實現高質量的SMT貼片加工,PCB(印刷電路板)設計需嚴格遵循一系列技術規范。以下從布局、尺寸、結構、工藝適配等維度,解析河南SMT貼片加工對PCB設計的核心要求。


一、布局設計:平衡熱管理與可制造性

PCB布局需兼顧熱均勻性與貼裝效率。大功率元件(如功率電阻、電感)應遠離熱敏感元件(如電解電容、集成電路),并預留散熱空間。例如,電解電容與散熱器的間距需≥10mm,其他元件與散熱器間距≥20mm,避免高溫導致元件性能衰減。同時,同類元件(如電阻、電容)應統一方向排列,便于貼片機快速識別與貼裝,減少換料時間。例如,電解電容的正極、二極管的正極、集成電路的引腳方向需保持一致,避免因方向混亂引發貼裝錯誤。

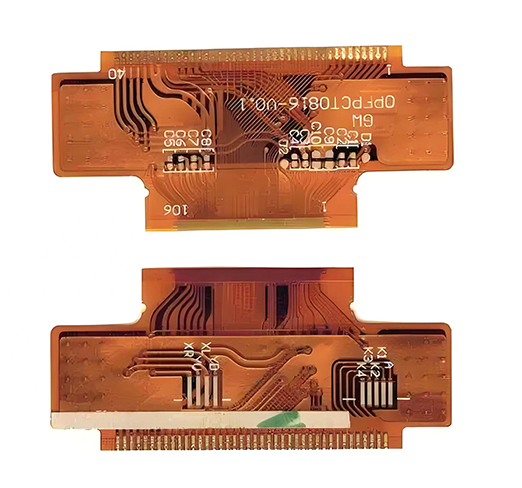

河南SMT貼片加工


二、尺寸與形狀:適配自動化設備

PCB尺寸需符合SMT設備的加工范圍。主流設備支持的PCB尺寸通常為50mm×50mm至350mm×250mm,若PCB尺寸過小(如<50mm×50mm),需通過拼板設計提升效率。拼板間距建議控制在1.6mm至3mm之間,便于分板操作且不影響元件貼裝。此外,PCB應盡量設計為矩形,避免銳角或凹槽,以減少傳送過程中的定位誤差。若需非矩形設計,需通過工藝邊或郵票孔橋接,確保結構穩定性。


三、結構優化:保障貼裝精度與可靠性

1. 工藝邊設計:PCB需預留5mm以上的工藝邊,用于設備夾持與傳送。工藝邊內禁止布置元件,且需添加定位孔(孔徑通常為Φ4mm,非金屬化),確保PCB在軌道中的精準固定。

2. 基準點(Mark點):PCB對角需設置至少兩個全局基準點,形狀為實心圓(直徑1.0-3.0mm),材質為裸露銅箔并鍍錫或沉金,表面平整無污染;鶞點周圍5mm內禁止布置絲印、走線或過孔,避免視覺識別系統誤判。對于高密度元件(如BGA、QFP),需在元件附近(≤15mm)增設局部基準點,提升貼裝精度。

3. 焊盤與過孔:焊盤尺寸需與元件引腳嚴格匹配,避免因尺寸偏差導致立碑、移位等缺陷。例如,0402電阻電容的焊盤間距需≥0.3mm,不同類型元件間距≥0.5mm。過孔設計需遠離焊盤(≥0.2mm),防止焊料流失引發虛焊。對于底部散熱焊盤的QFN、DFN元件,需設計阻焊塞孔或半塞孔,避免錫膏流入孔內。


四、材料與工藝適配:提升可制造性

PCB板材需選擇標準FR-4材料,高頻或耐高溫場景可選用Rogers、聚酰亞胺等特殊材質。板材厚度建議為0.8mm、1.0mm或1.6mm,非標厚度需提前與貼片廠確認工藝能力。此外,PCB需通過可焊性測試、翹曲度測量(向上彎曲<1.2mm,向下彎曲<0.5mm)等檢測,確保板材平整度符合SMT加工要求。


五、拼板設計:提升效率與降低成本

拼板設計是提升SMT效率的關鍵。通過將多個小板拼接至標準尺寸(如250mm×200mm),可減少設備換板次數,提高貼片機利用率。拼板方式需根據元件布局選擇V-Cut或郵票孔:V-Cut適用于規則矩形拼板,切割方便;郵票孔則適用于不規則形狀,分板精度更高。拼板后,每個小板需保留獨立基準點,確保貼裝精度。


SMT貼片加工對PCB設計的要求貫穿布局、尺寸、結構、材料與工藝全流程。通過科學設計,可降低貼裝缺陷率,提升生產效率與產品質量。對于電子工程師而言,需在PCB設計階段即引入“制造端協同設計”理念,與SMT工藝團隊緊密配合,從源頭規避風險,實現高效、穩定的量產交付。
